Автомобильный подъемник двухстоечный 3500 кг, электрогидравлический, с нижней синхронизацией фирмы Launch TLT 235SB напряжением 380В
Производитель: Launch
Страна производитель: Тайвань
Тип автомобильного подъемника: Подъемники двухстоечные
Тип синхронизации: Нижняя
Время подъема (сек): 50
Вылет передних лап (мм): 1200
Вылет передних лап мин (мм): 800
Вылет задних лап (мм): 1200
Вылет задних лап мин (мм): 800
Количество масла (л): 10
Мощность двигателя (кВт): 2.2
Теги: Подъемники автомобильные, подъемник автомобильный гидравлический, подъемник автомобильный электрогидравлический, подъемники двухстоечные, подъемники четырехстоечны, подъемники плунжерные, мотоподъемники, Украина, продажа, цены
Технические характеристики подъемного оборудования
Грузоподъемность: 3500 кг
Ширина проезда: 2486 мм
Клиренс (минимальная высота подхвата): 110 мм
Время опускания: 40 сек
Напряжение питания: 380 В
Общая высота: 2860 мм
Общая ширина: 3370 мм
Вес: 700 кг
Гарантия: 24 месяца
Высота подъема: 1880 мм
Длительная и безотказная работоспособность подъемников LAUNCH связана с использованием качественных деталей и совершенными инженерными расчетами при их производстве. Богатый опыт работы одного из мировых лидеров по производству оборудования, для станций технического обслуживания автомобилей, сказывается на многолетнем безупречном качестве изделий.
Cиметричный электрогидравлический двухстоечный подъемник LAUNCH TLT-235SB необходим для проведения диагностических, общеслесарных и некоторых других регламентных работ связанных с техобслуживанием автомобилей.
Двухстоечный гидравлический подъемник с нижней синхронизацией. Предназначен для использования в помещениях с ограниченной высотой потолков.
Подъемник оснащен специальной стопорной механической системой безопасности. Снятие со стопоров осуществляется вручную. Для этого необходимо потянуть за специальный тросик на каждой колонне.
Подъемник оснащен электрогидравлическим приводом и двумя силовыми гидроцилиндрами. Гидростанция (гидронасос) крепится на одной из колонн подъемника, к которой подводится силовой кабель.
Гидравлическая часть подъемника производится в Италии.
Имеет симметричную конструкцию и мощную раму для максимальной устойчивости.
Устройство имеет механизм для предотвращения движения при перегрузке и блокировку при превышении максимального уровня поднятия.
Он выдерживает изменение температуры и покрашен по современной технологии напылением с облучением.
1. Вес
Вес подъемника характеризует количество металла, затраченного на его изготовление. Узлы и детали, отвечающие за безопасность, должны изготавливаться в соответствии с жесткими требованиями мировых стандартов
610,0 кг
2. Крепление колонны к полу
Исходным параметром оценки подъемников следует считать его опору. Так как вся дальнейшая нагрузка, прилагаемая к подъемнику, передается на основание.

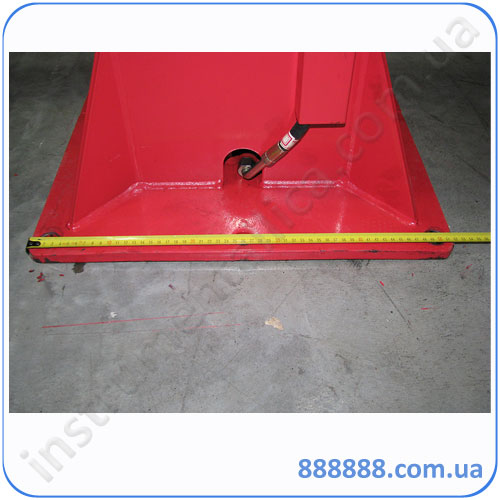

Размер плиты основания 520х380 мм
Толщина металла основания 16 мм
5 точек крепления анкеров (оптимальное соотношение количества точек крепления к площади основания).
3. Стандартная комплектация подъемника анкерными болтами
Размеры анкера: длинна - 160 мм; d - 18 мм

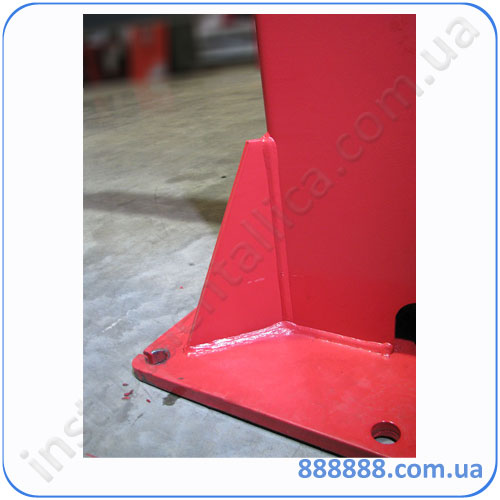

4. Конструктивные особенности колонны
Ребра жесткости колонны работают в 2-х плоскостях (располагаются по диагонали к колонне подъемника).
Толщина металла ребра жесткости 10 мм
Полная проварка ребра жесткости, используется автоматическая сварка.
5. Желоб тросов синхронизации
Отвечает за сохранность гидравлических магистралей и тросов синхронизации. Располагается между колоннами подъемника.

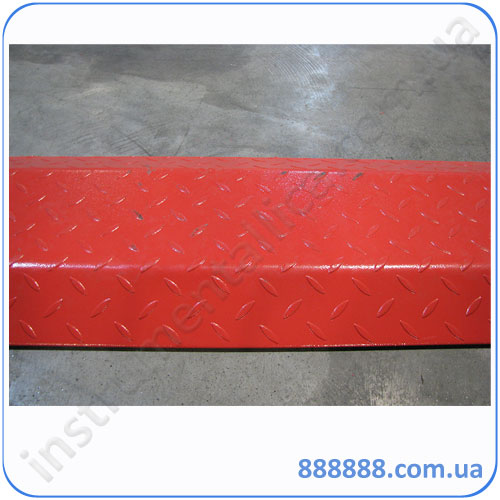

Рифлёная поверхность кожуха увеличивает сцепление колеса с поверхностью при прохождении автомобиля через желоб тросов синхронизации.
Под кожухом находится опорный защитный желоб, защищающий тросы, шланги от попадания грязи, воды и других посторонних предметов, способных повредить целостность тросов и шлангов
6. Лапы
Передние и задние лапы имеют одинаковый вылет
Минимальный вылет – 800 мм
Максимальный вылет – 1200 мм
Дополнительная опора для обслуживания автомобилей с малой колесной базой (Smart) – 650 мм
Толщина металла под опорный пятак 28 мм
Высота подхвата автомобиля от пола: Регулируется двойным резьбовым телескопом. от 100 до 170 мм
Полностью прорезиненные опоры
Качественная армированная резина лапы, исключающая контакт металла лапы и автомобиля.

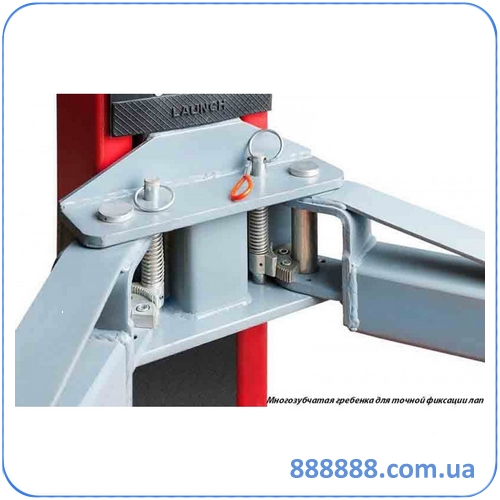

Высокотехнологичный механизм разблокировки разлета лап подъемника.
Скрытый доступ к механизму разблокировки разлета лап подъемника позволяет избежать его повреждения.
Толщина металла крепления лап к каретке 16 мм
Шпилька крепления лапы к каретке имеет цельную конструкцию
Длинна 205 мм.
d – 40 мм
d фланца – 45 мм
Наличие стопорного кольца на фиксирующей шпильке
7. Каретка
Высокотехнологичная конструкция каретки подъемника
Размеры каретки 185х115 мм, длинна - 410 мм
Резиновая защитная накладка на каретке.
Полностью защищает дверь автомобиля от повреждений при открытии.
Толщина металла каретки 6 мм
Толщина металла крепление троса к пластине 20 мм
Литая деталь крепления ролика к цилиндру
8. Колонна
Габариты 285х180 мм
Высота срабатывания первого стопа 420 мм
Габариты роликов для троса
d - 115 мм
Ширина – 20 мм
Глубина желоба – 11 мм
Исключена возможность выскакивания троса из желоба
Стальной трос 9 мм
Параметры цепи:
Ширина – 27 мм
Толщина – 18 мм
В цилиндрах подъемников LAUNCH используется высококачественные европейские манжеты.
9. Гидравлические узлы подъемников
Гидравлический насос изготовлен по итальянской лицензии.

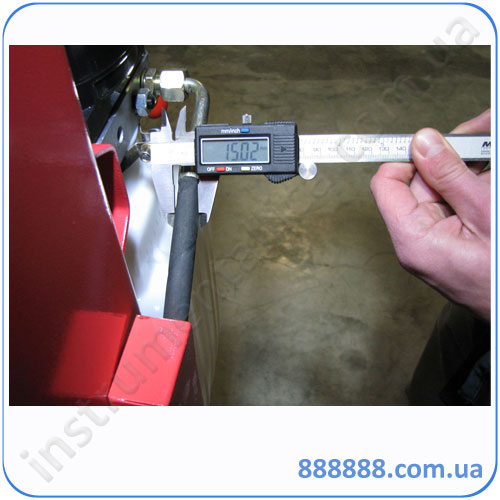

Гидравлический шланг многослойный армированный, для повышенного давления
d – 15 мм
10. Сварные соединения
Все сварные соединения подъемника выполнены роботом в автоматическом режиме
Установка подъемника TLT 235SB Launch
VIDEO
Инструкция по эксплуатации и установке автомобильного подъемника Launch TLT-235SB
Анкерные болты для установки подъемника идут в комплекте!
Масло гидравлическое не идет в комплекте, покупается отдельно .
